BTC-500 | 大规模，电池测试，测压热器

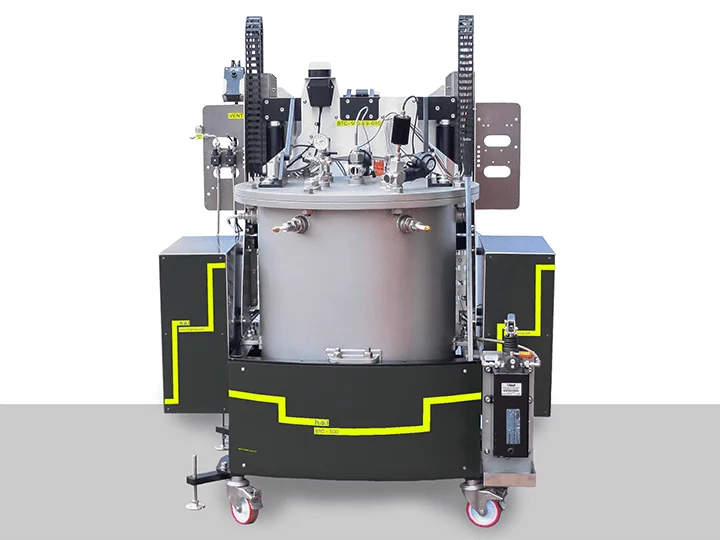

BTC-500（电池测试热仪）是一种落地式隔热量热计，用于对大型电池和小型模块进行热、电气和机械应力（滥用）测试的安全测试。对这些测试的评估有助于评估电池的安全性能，能够确定电池的安全操作限制，并促进对热失控和热传播机制的研究和开发。

        表征电池性能的差异

        定义安全操作限制

        探索热失控和热传播

应用程序

安全测试

定义安全操作限制：

• 必须确定电池、模块和电池组的安全操作限制，以避免热失控的风险，以及它可能导致的潜在灾难性后果。因此，电池需要承受机械、电气和热应力，以确定其安全运行限制。

• 来自热应力测试的热稳定性数据可以帮助确定电池的安全工作温度

• 过充和放电率的评估可以确定最大安全电压和最大安全电流

• 可以评估机械应力和外部短路（ESC）的后果

探索热失控和热传播

• 一般来说，大多数极端条件都可能导致电池的热应力，这可能导致热失控。因此，为了开发安全电池，必须了解电池中热失控的机制，以及它如何在模块或包中传播，以便实施适当的缓解策略。
  从BTC-130和BTC-500中进行的压力测试中获得的数据可用于模拟电池的预测热行为。可以检测到电池内组件分解的连续开始温度，并确定由此产生的热量释放。这有助于促进对电池内热失控的机械理解。进一步的见解也可以从对收集的任何进化气体成分的外部分析中获得。
  BTC-500还允许在模块内特定位置触发电池，使其发生机械或电诱导短路的热失控，而集成相机将直观地捕捉正在展开的事件。诱导的热失控允许评估热传播的风险，表征热事件的规模，并在模块设计中实施适当的缓解措施，以确保散热大于发热。

性能测试

表征电池性能的差异

• BTC-130和BTC-500可用于表征在更极端操作条件下的电池性能。安全、重复使用的绝对极限可以通过电池的自动循环来评估，直到其放电产生的热量导致自热开始。同样，穿刺测试表明了电池的结构稳定性。由此产生的热事件也可以在BTC-500上的相机上拍摄。这些测试可以比较电池的安全性能。

功能和选项

测试类型

• 热应力：BTC-500使电池能够在绝热条件下承受热应力，从而可以评估其热稳定性和热失控事件的特征。

• 电气应力：与充电-放电装置完全集成，支持测试过充和放电速率。外部短路也可以应用。由此产生的热失控事件可以在“最坏的情况”、无药条件下进行表征。

• 机械应力：BTC-500可以进行钉子穿透穿刺测试，并允许对随后的热失控进行表征。

• 用于排气气体分析的自动气体采样。

• 在模块内的特定位置触发电池进行热失控。

• 集成摄像机，用于记录测试样品的变化。

• 样品的热映射（多点温度测量）。

• 高数据速率采集，高达10,000赫兹，可用于表征极快的反应。100赫兹数据采集和独特的测试可用于符合GB/T 36276-2018

• 有助于进一步机械地了解热传播和热失控的其他能力包括：

电池/样品尺寸

• 圆柱形电池（从18650开始）、棱柱电池、袋状电池和小模块。

• 腔室内部尺寸-直径500毫米/高500毫米。

温度控制

• 环境温度为500°C。

• 可选：亚环境温度从-40°C开始

智能软件控制和分析

• 控制软件支持定期数据日志记录、多步骤配方、参数控制和反馈循环。

安全功能

• 自动、用户可配置的事件检测和关机程序，以确保用户安全

• 密封容器旨在在样品分解时保留碎片和烟雾

• 在亚环境条件下运行时，或热失控后安全清除危险气体的N₂净化

• 每个系统上都安装了自动硬件和软件故障安全
